УШП (утепленная шведская плита ) для коттеджа Фангорн в селе Устье.
Проект энергоэффективного дома «Фангорн»

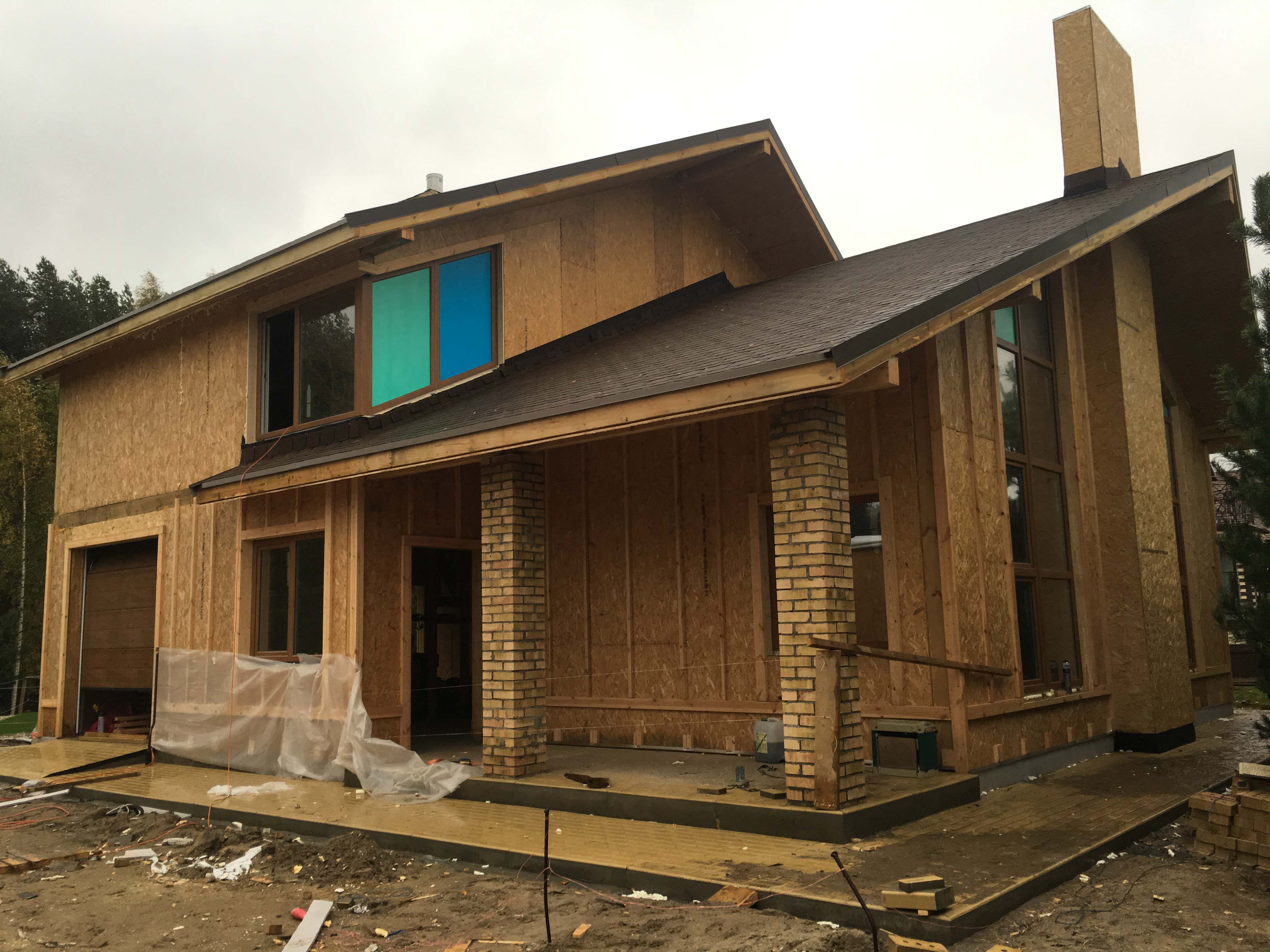

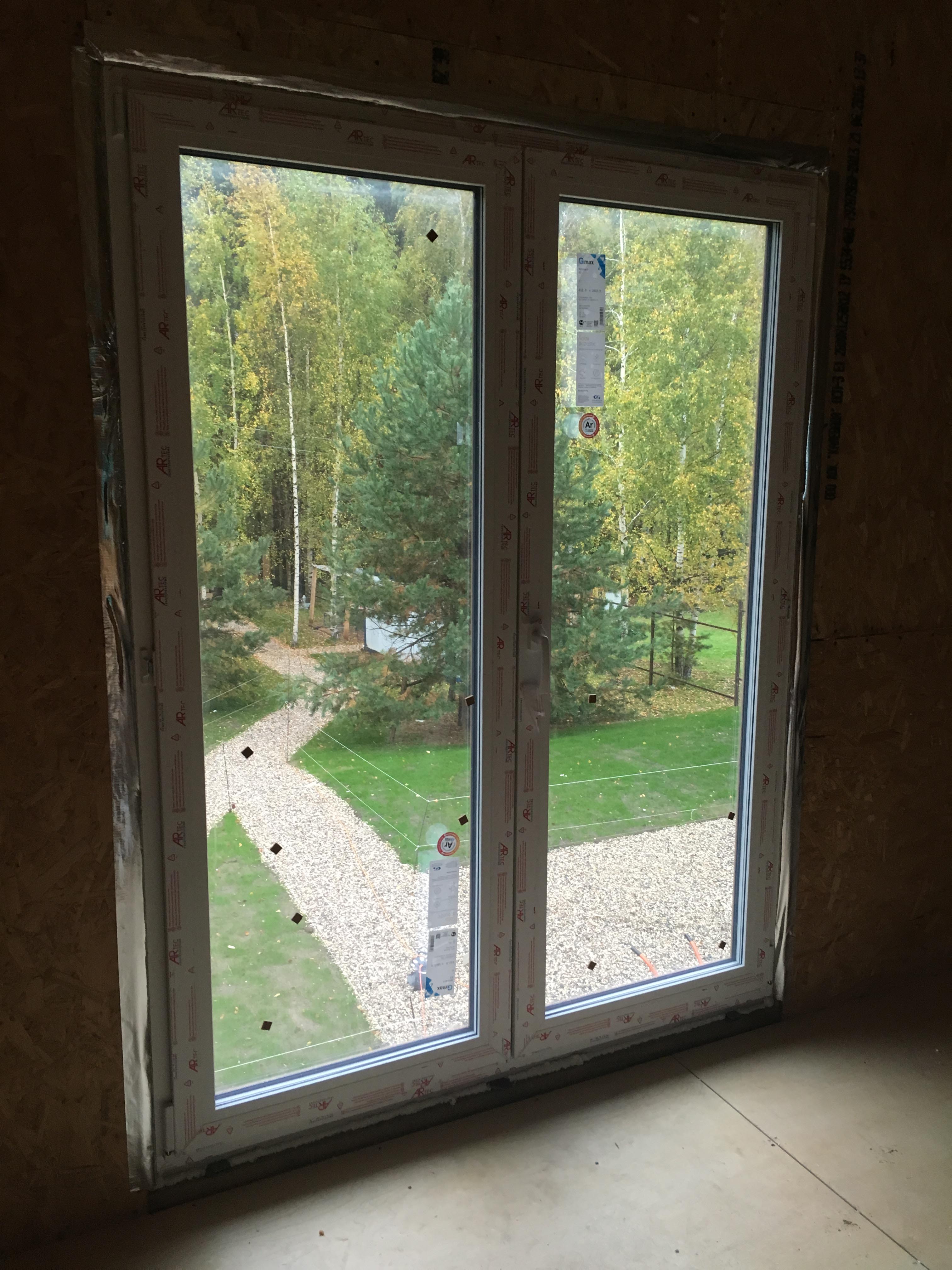

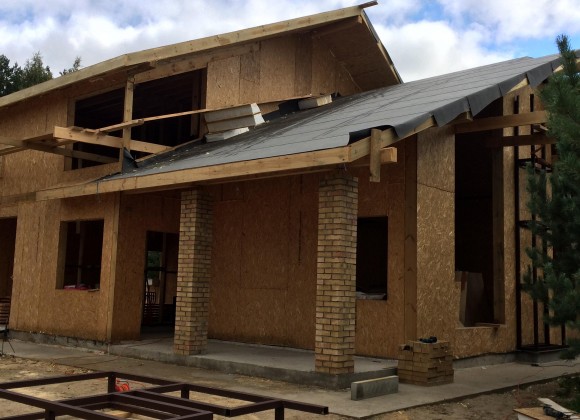

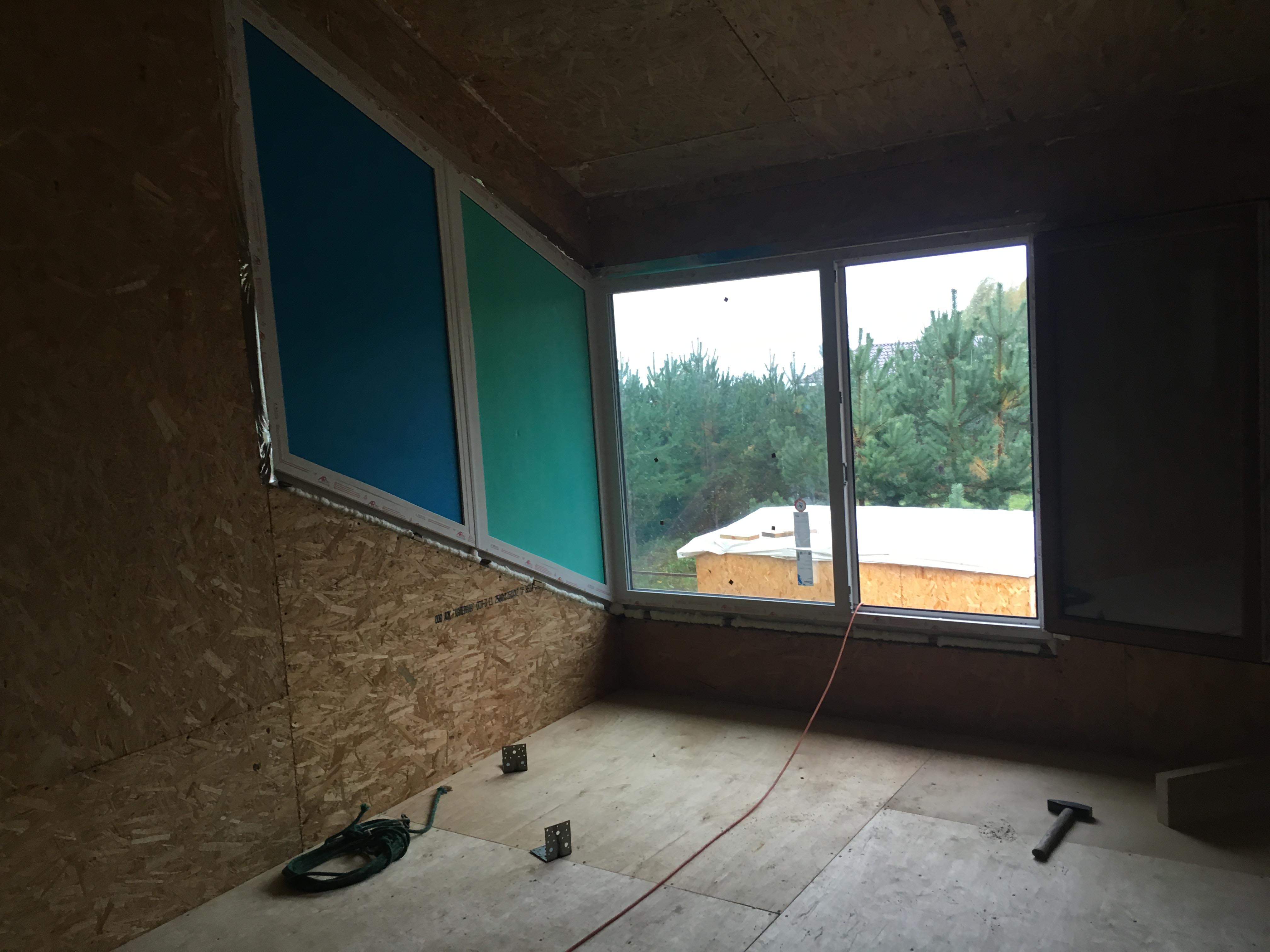

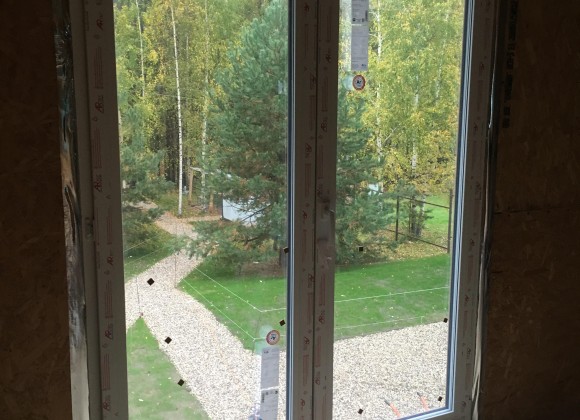

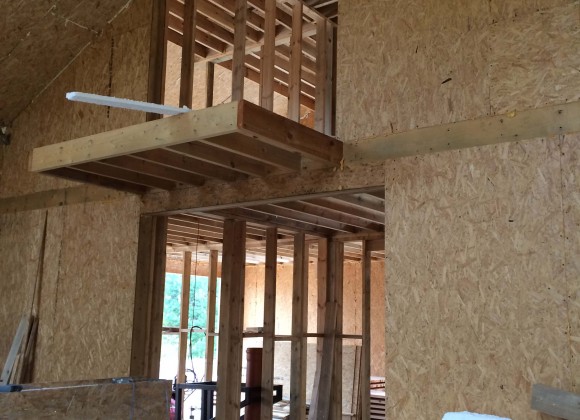

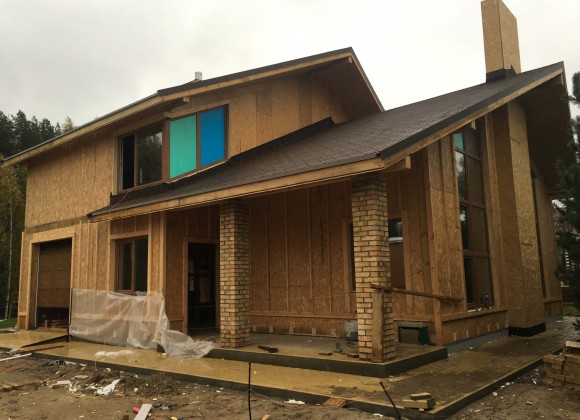

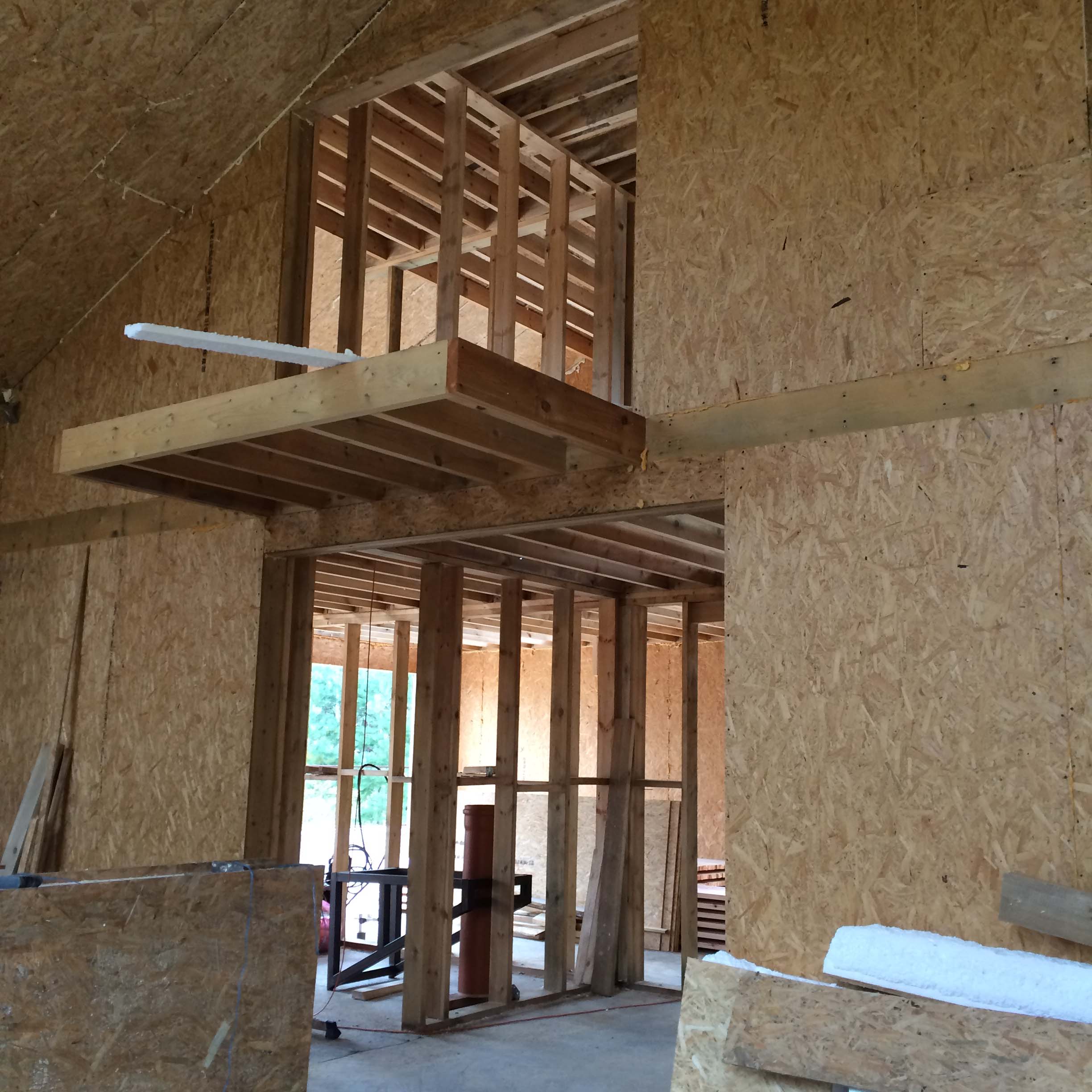

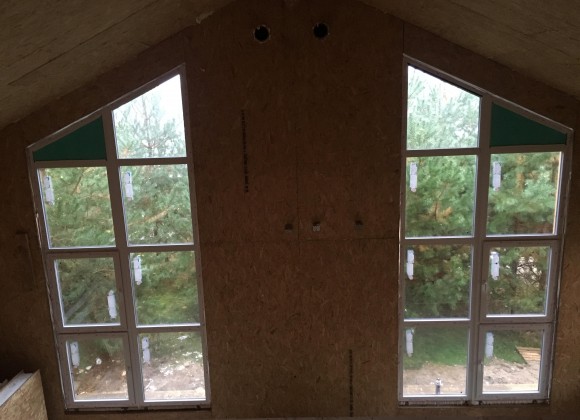

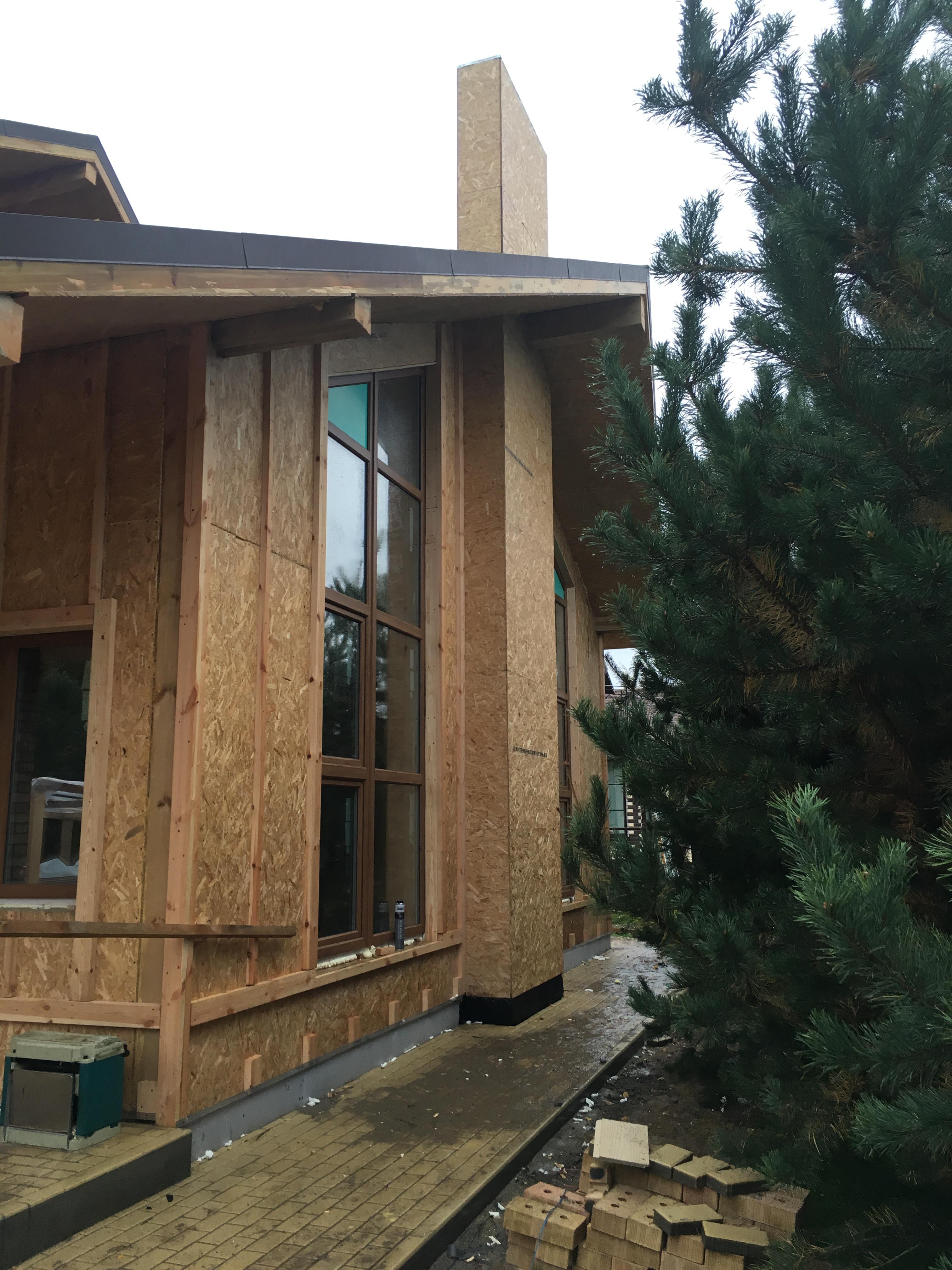

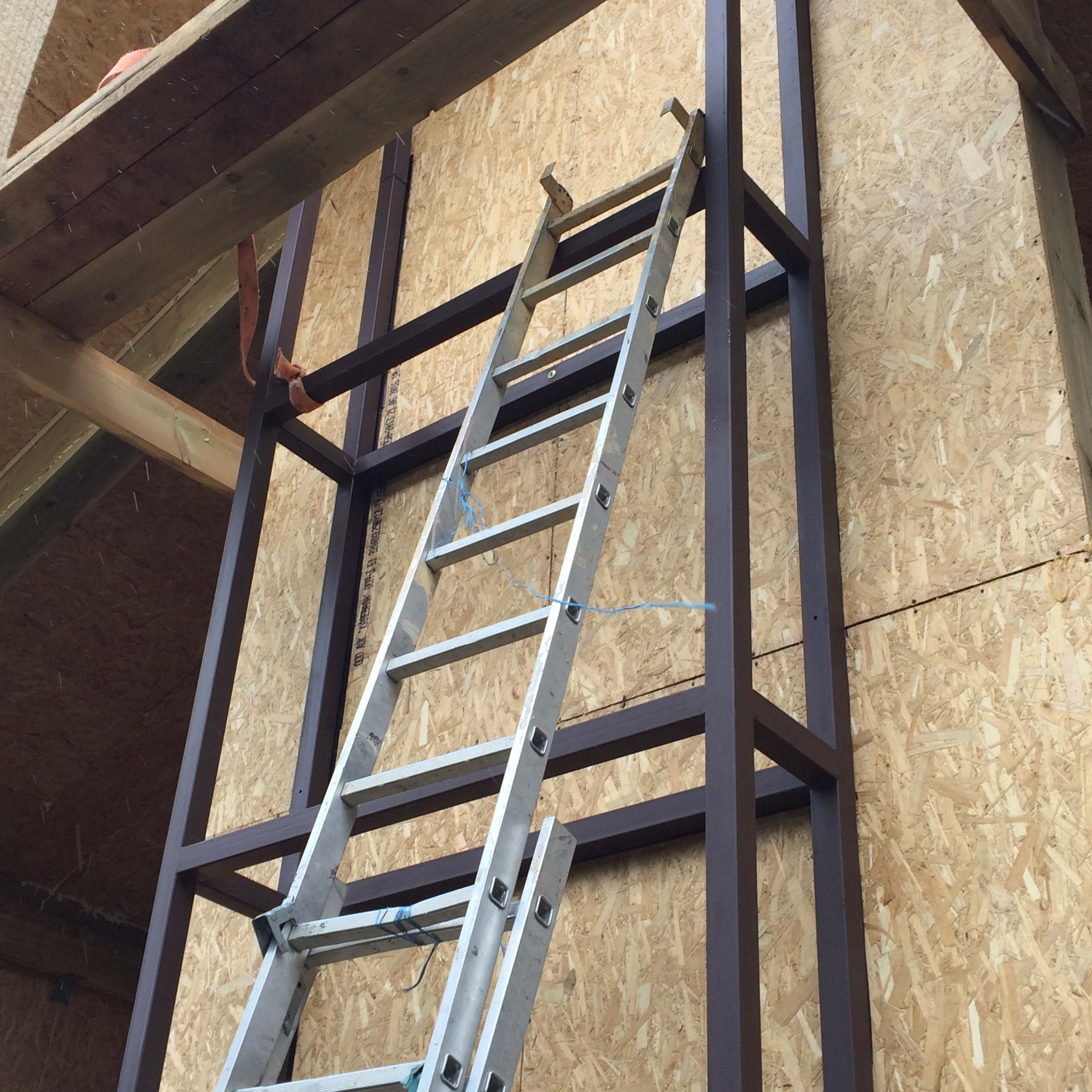

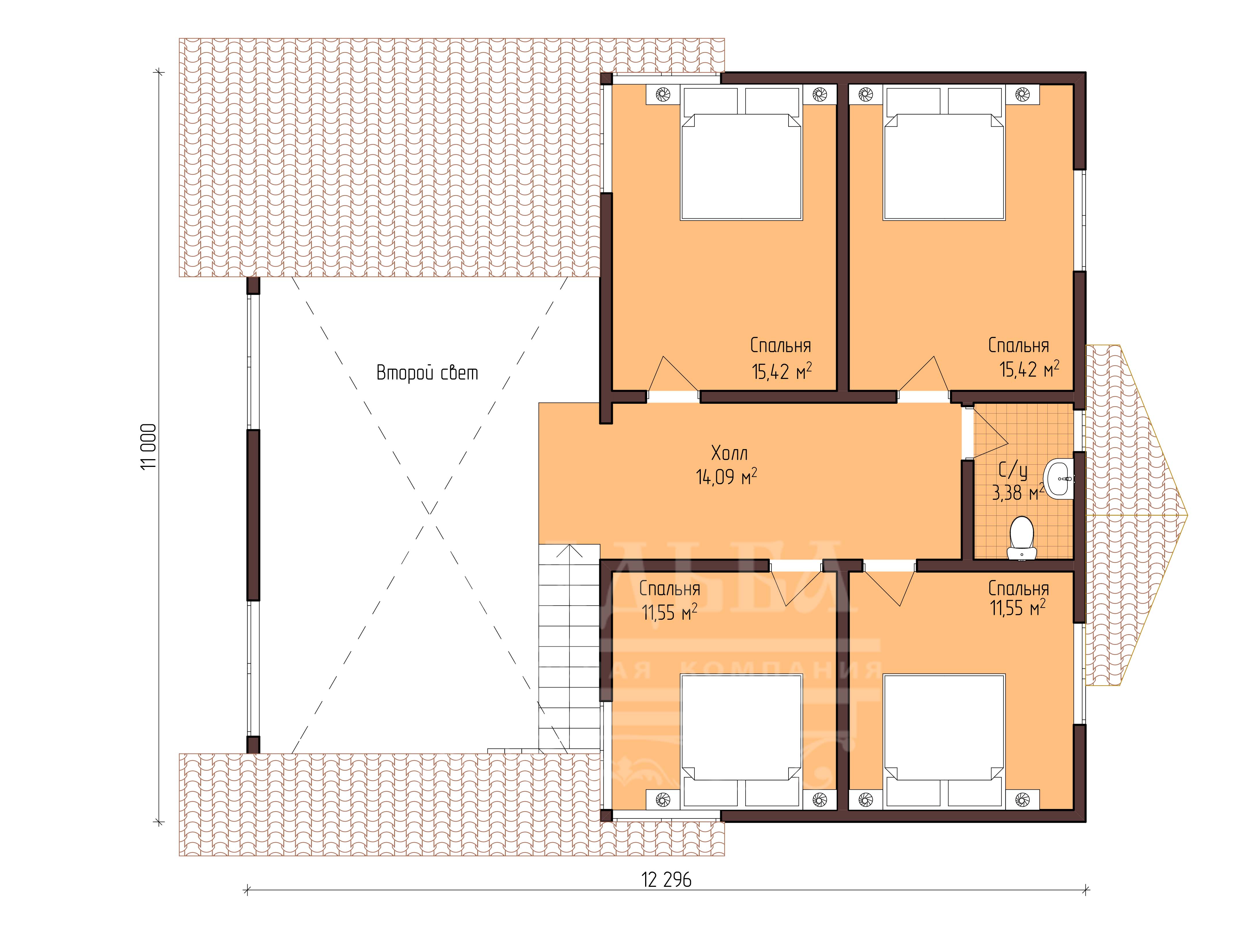

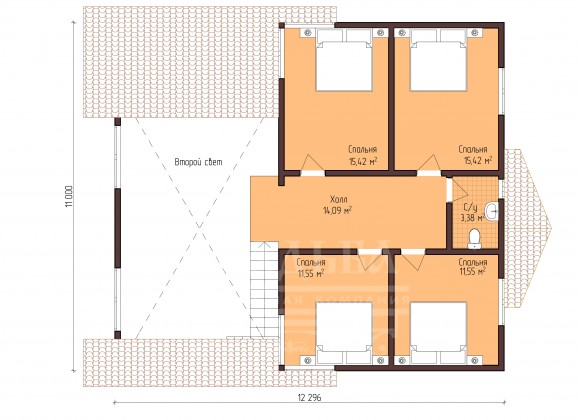

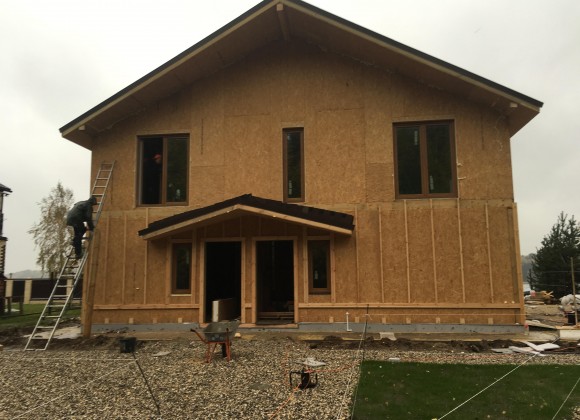

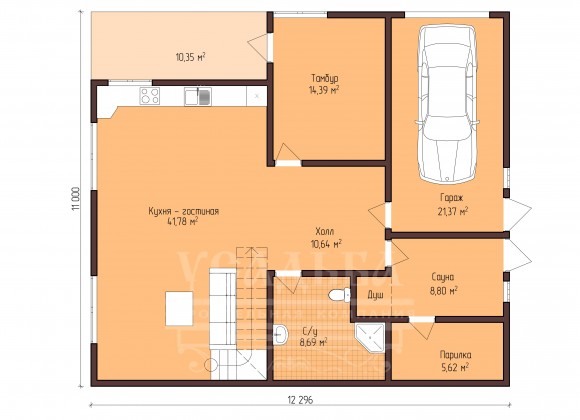

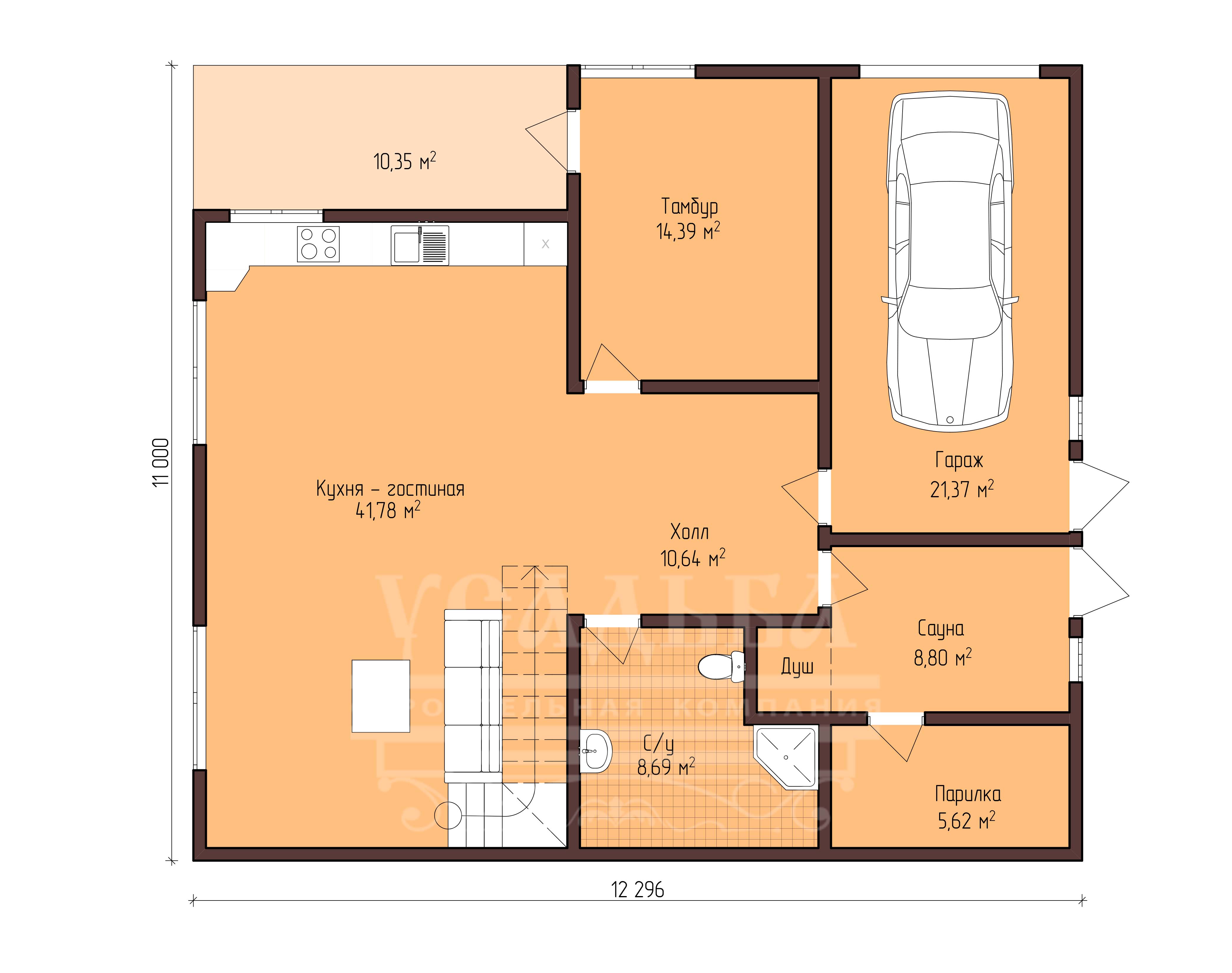

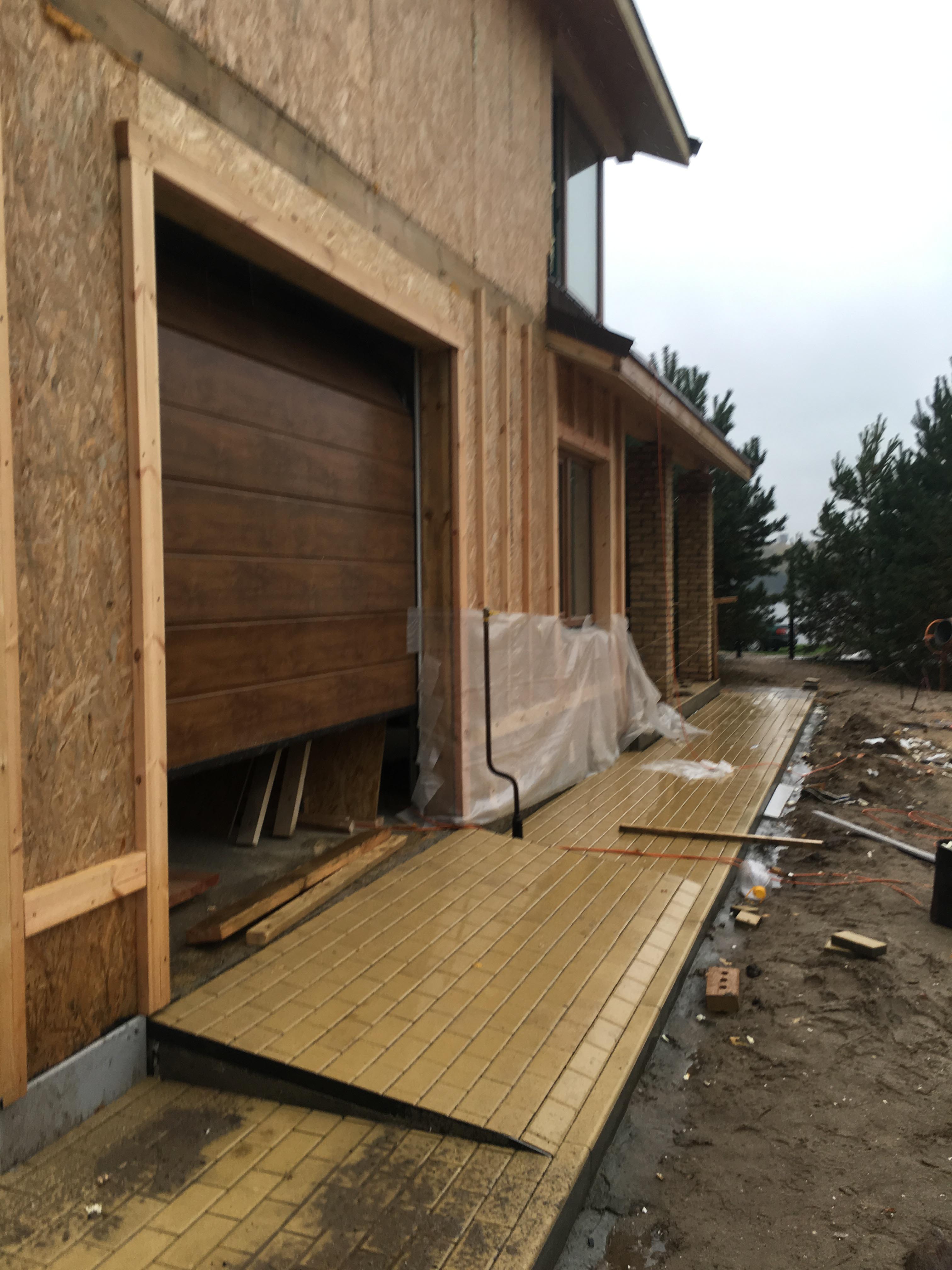

Над концепцией этого дома работала целая команда профессионалов . Архитекторы Студии дизайна «ExlusivE project» сделали коттедж в стиле современного шале, спроектирован дом нашей проектной мастерской SipWood и мы – производственно-строительная компания Усадьба, приступаем к строительству в мае 2016 года. Коттедж имеет второй свет, мансардный этаж, большие окна, балкон и расположен в двух уровнях. Площадь первого этажа занимают прихожая, гостиная -столовая с красивым камином, труба которого вынесена на фасад дома, сауна с парилкой и гараж для квадро и гидроциклов. Площадь второго – 4 комнаты отдыха и санузел.
Шале сегодня представляет собой смесь современных технологий и традиций стиля. Современный шале отличается сдержанной роскошью, сочетанием традиционного сельского и современного стилей... Фа́нгорн — в легендариуме Дж. Р. Р. Толкина «Властелин колец» означает древний лес. И правда- когда смотришь на этот дом, кажется, что если мы войдем в него, то попадем в таинственную сказку.

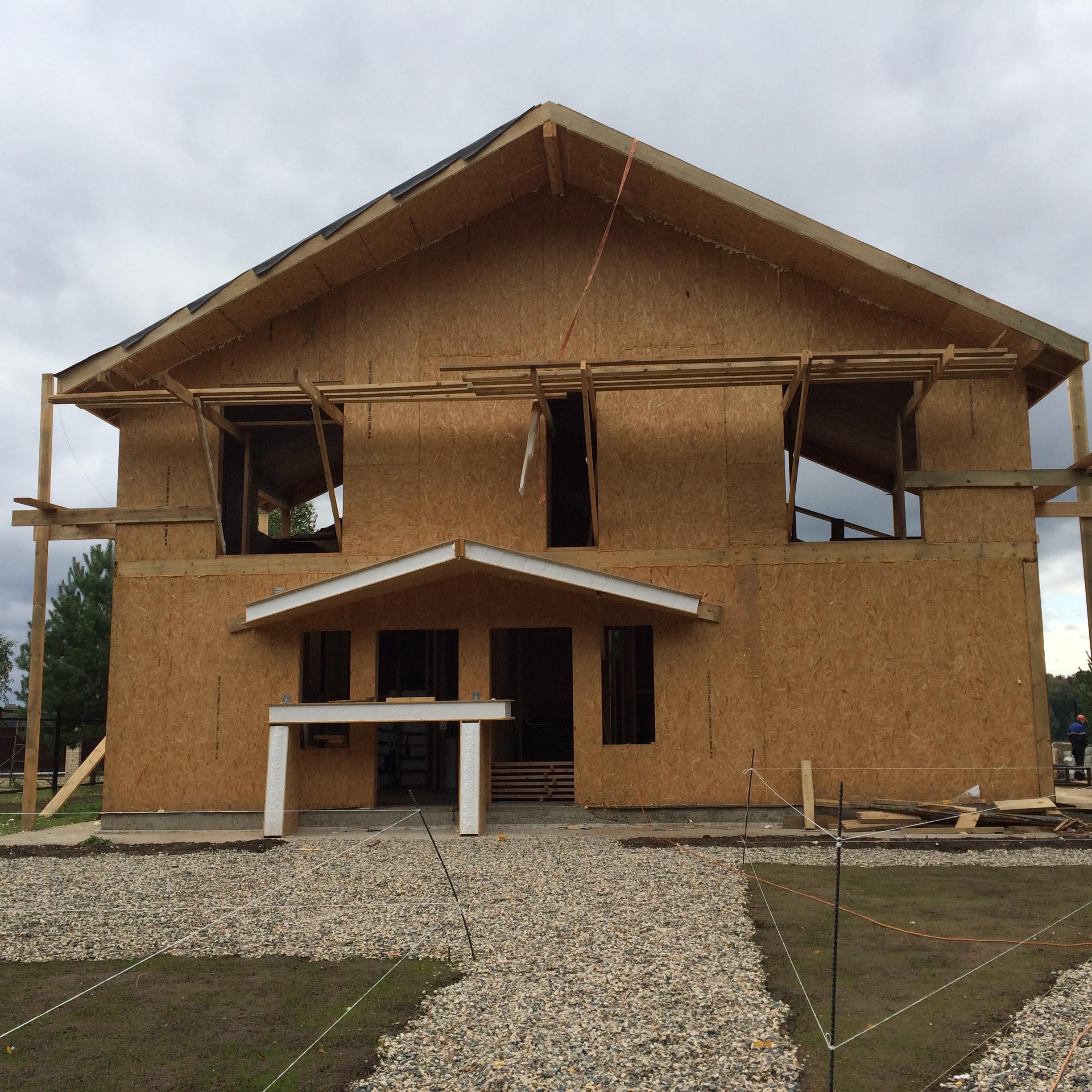

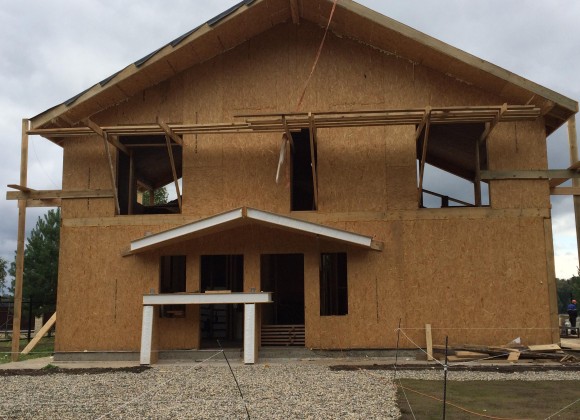

«Chale» в переводе звучит как «дом пастуха» или «шаль», что значит теплый. Это описание, как никакое другое подходит для дома ,сделанного из СИП панелей.
Интерьер в стиле шале — это лаконичность и простота. Его отличает использование необработанных природных материалов, экологичность, натуральная цветовая гамма. Изначально стены из бревен не требовали какой-либо отделки. Сегодняшние дизайнеры используют большой выбор материалов для внешней и внутренней отделки. Стены современного шале можно оштукатуривать и красить в белый цвет, обшивать деревянными панелями, имитацией бруса, использовать натуральный или качественный искусственный камень, балки или бревна.

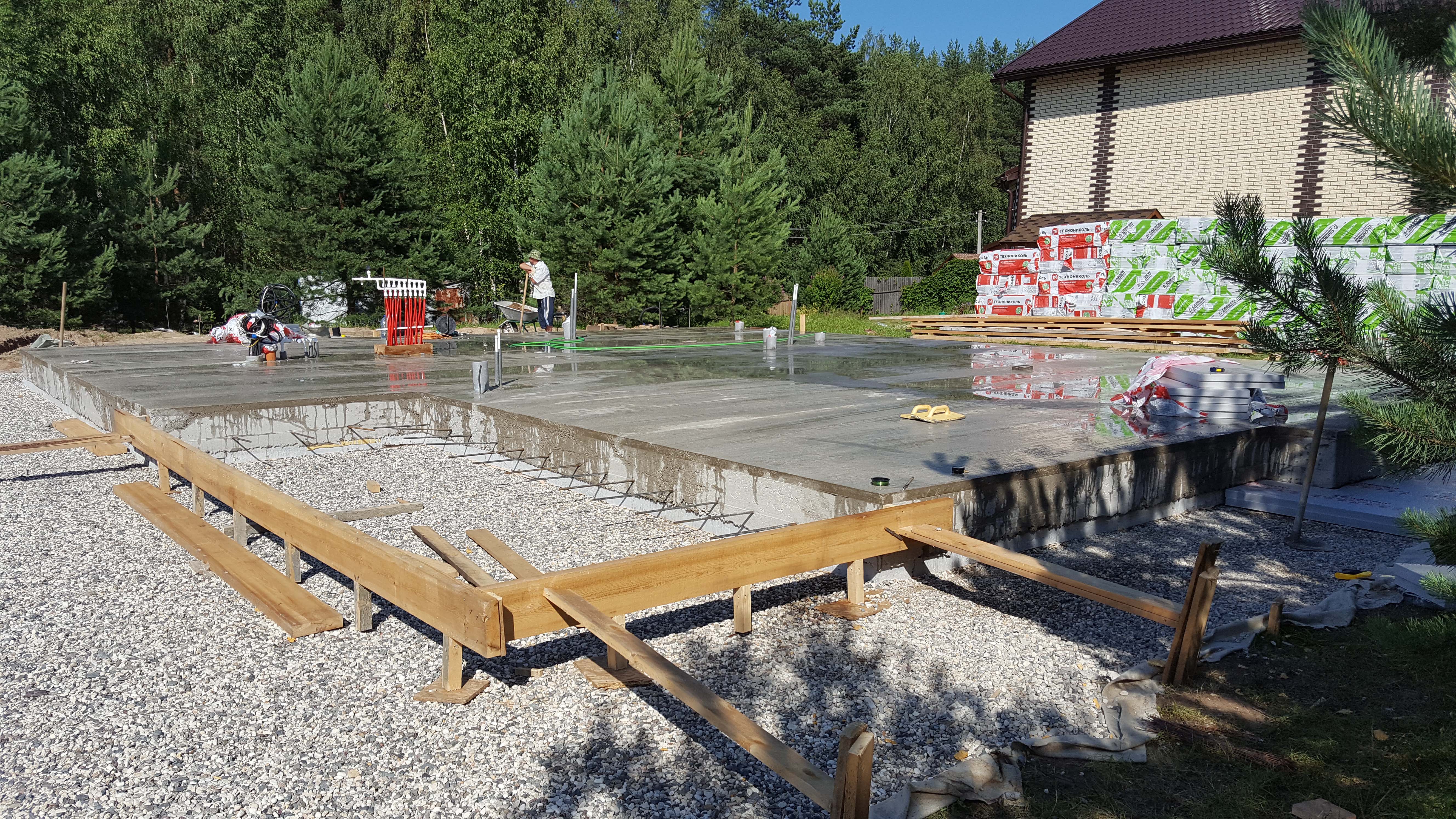

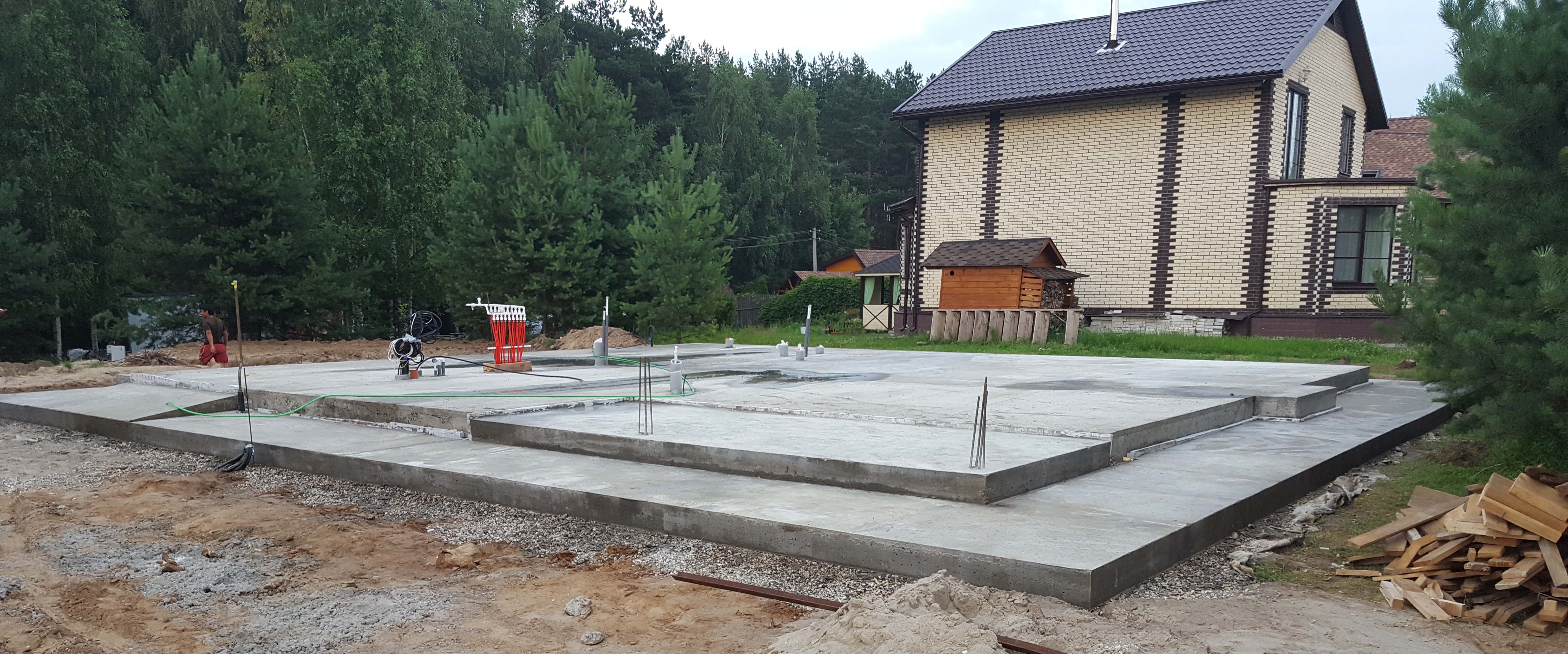

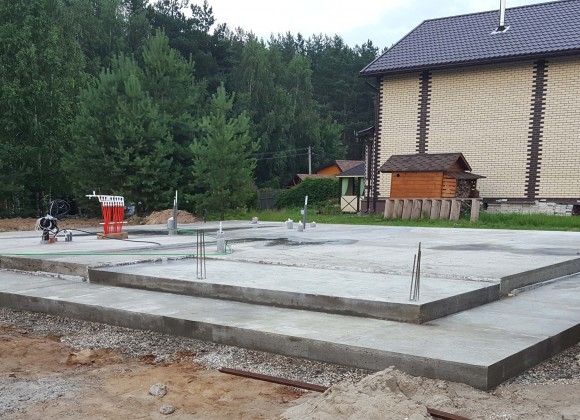

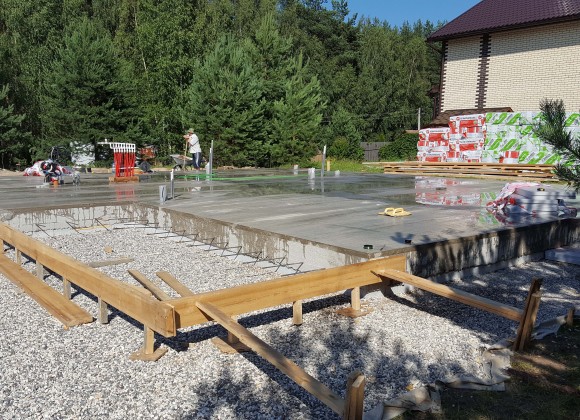

Фундамент. Утепленная шведская плита.
Полы по грунту со встроенным обогревом. В плиту заложен утеплитель, ребра жесткости , инженерные системы (канализация , обогрев)
Преимуществом УШП фундамента является повышенная теплоизоляция.
По заключению специалиста о составе грунта на участке нашего заказчика были предложены варианты фундаментных плит. Была утверждена Утепленная шведская плита.
УШП- отличное решение для сложных грунтов. В каких случаях рекомендовано строительство УШП:
-Пучинистые, слабые грунты
-Высокий уровень грунтовых вод
-Большие теплопотери от грунта. Регионы с низкими температурами в зимний период.
-Планируется нижний обогрев: система водяного отопления .
-Отсутствие подвала. Плиточное основание не предназначено для зданий с помещениями ниже уровня грунта.
Перед принятием решения о технологии возведения любого фундамента необходимо сделать геологические изыскания. Заключение специалиста о составе грунта на Вашем участке позволит принять безошибочное решение.
-Уровень грунтовых вод. Необходим для расчета дренажной системы.
-Состав – песчаник, суглинок, скальные породы т.д.
-Возможное движение пластов.
-Плывуны
Зная их характер можно избежать разрушение или повреждение фундамента.
Трудоемкость обустройства УШП фундамента намного выше, чем стандартного.
Для этого необходимо применять специальные материалы, а также строго соблюдать последовательность и технологию их установки.
Схема УШП

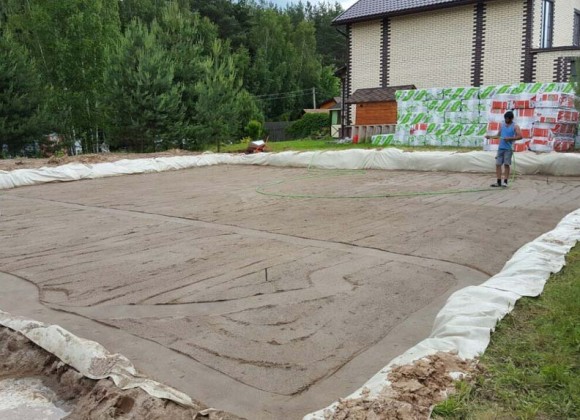

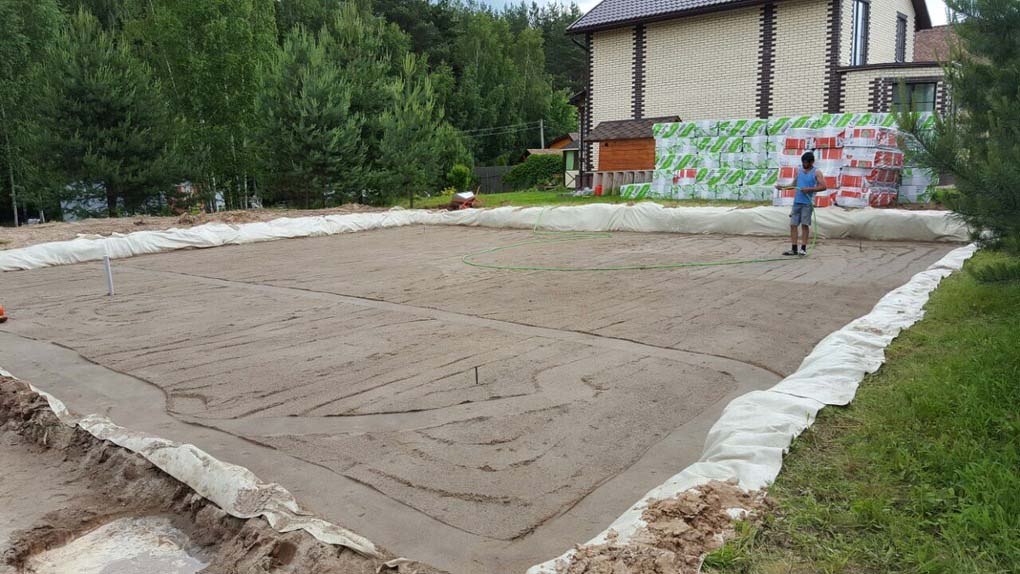

-Геотекстиль. Необходим на илистом грунте, чтобы не перемешивался дренирующий слой с частицами земли

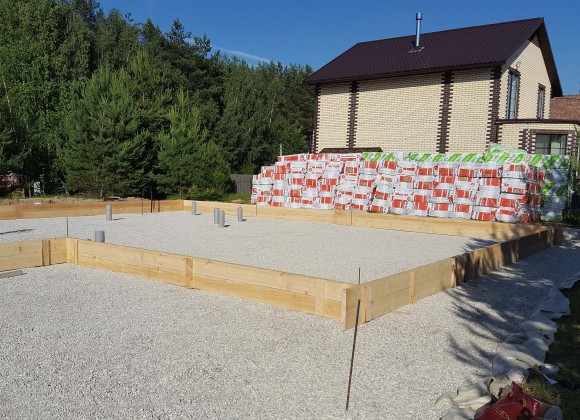

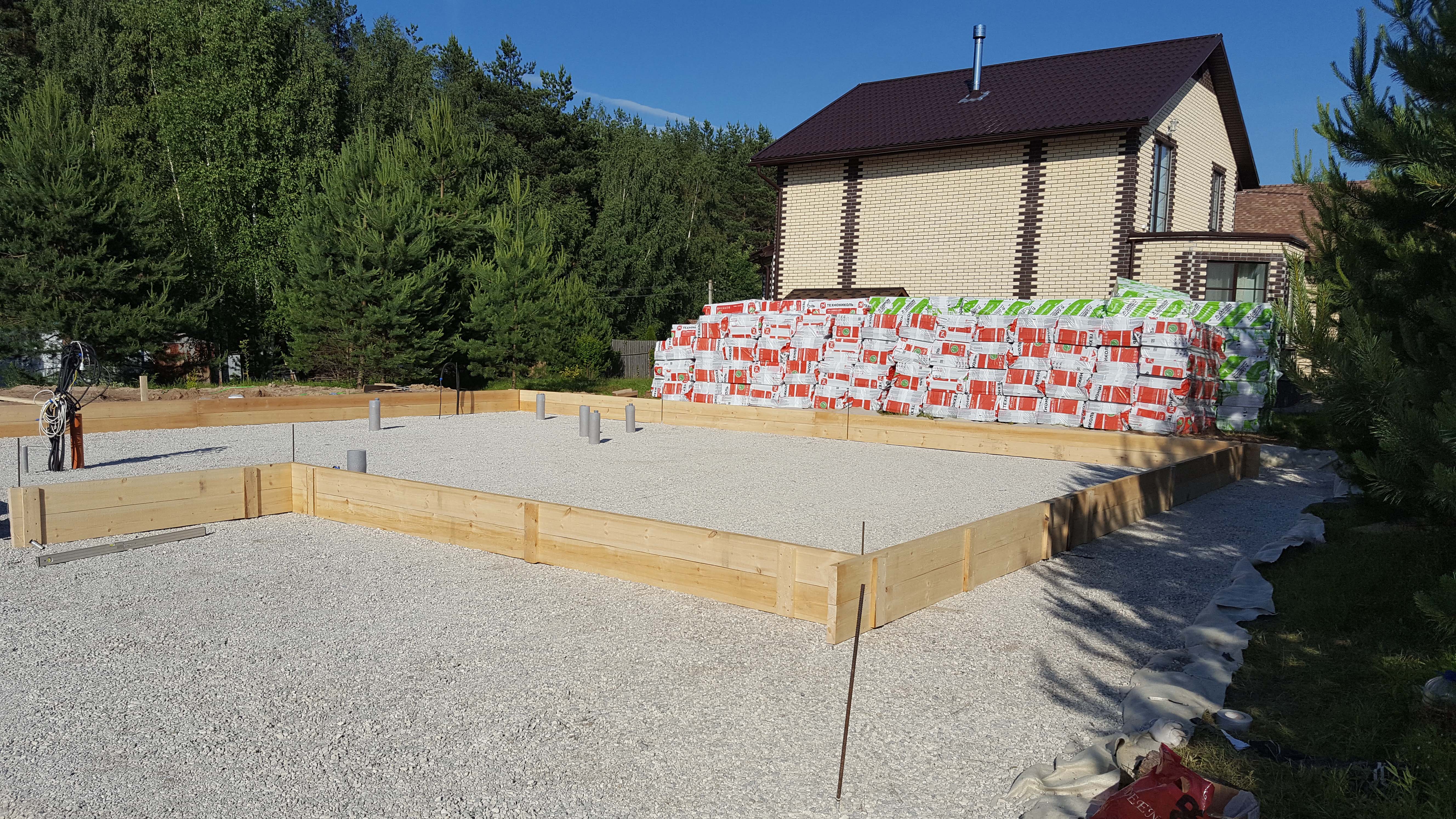

-Песчаная подушка. Исключает возникновение сил пучения.

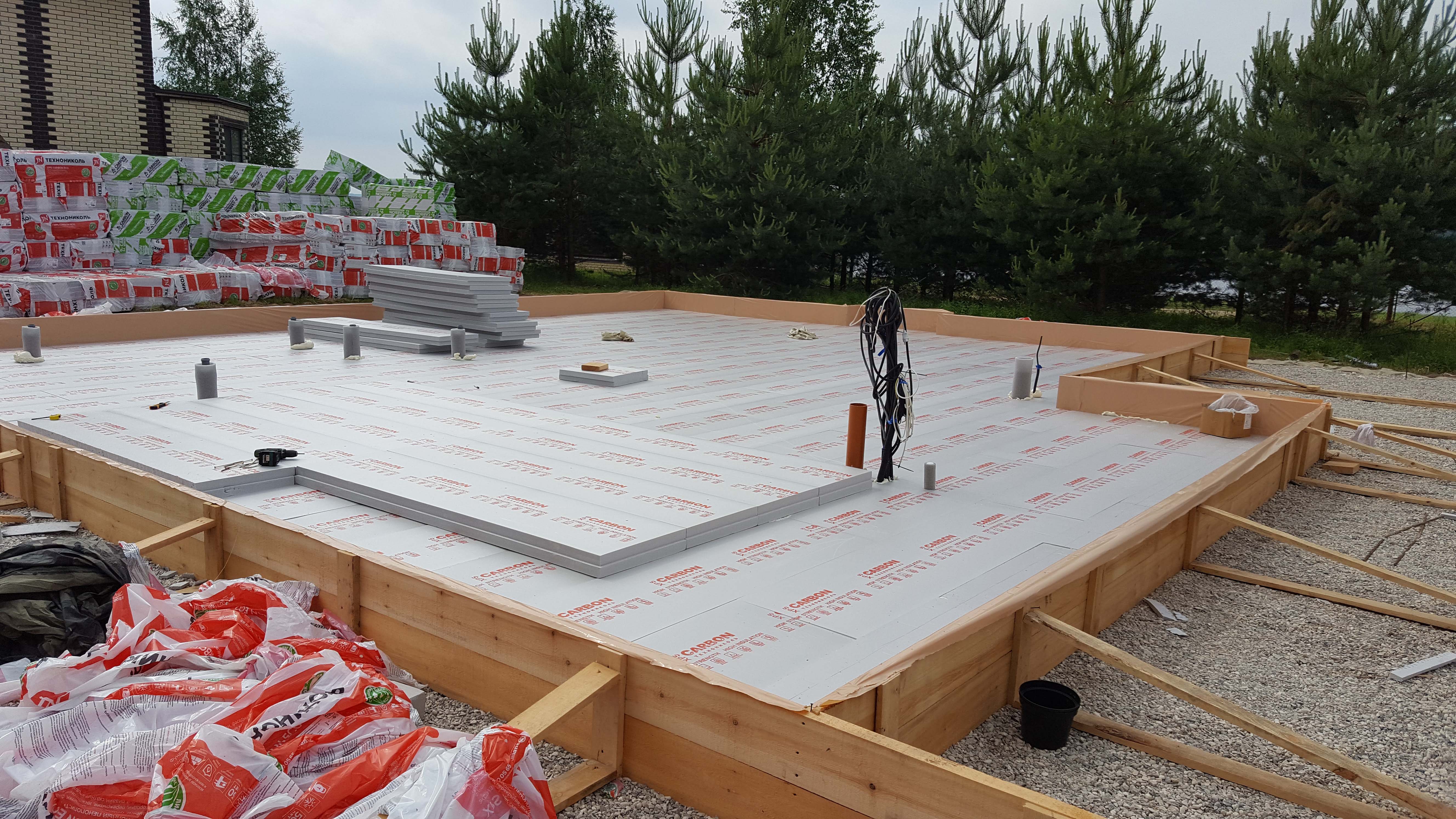

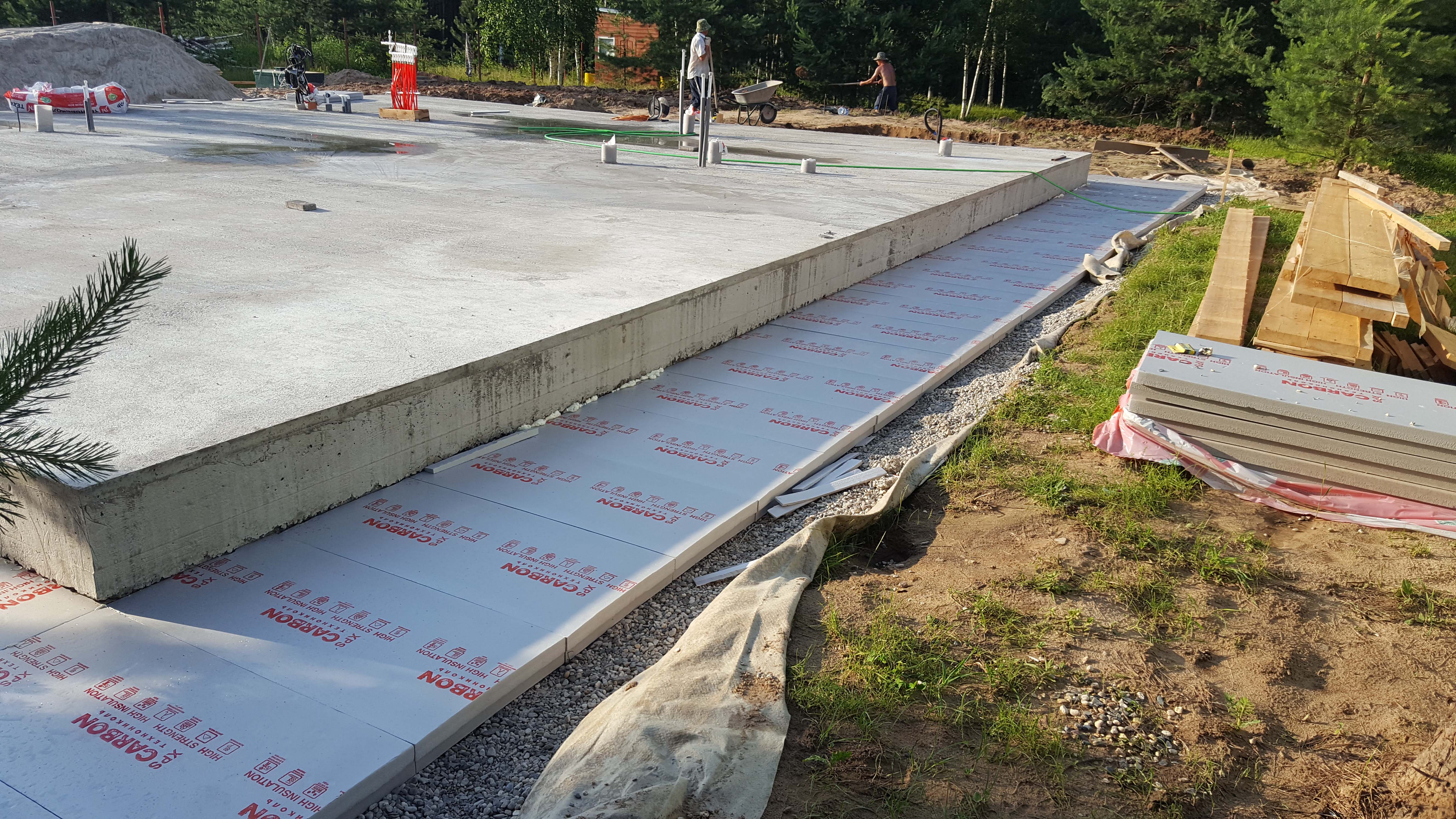

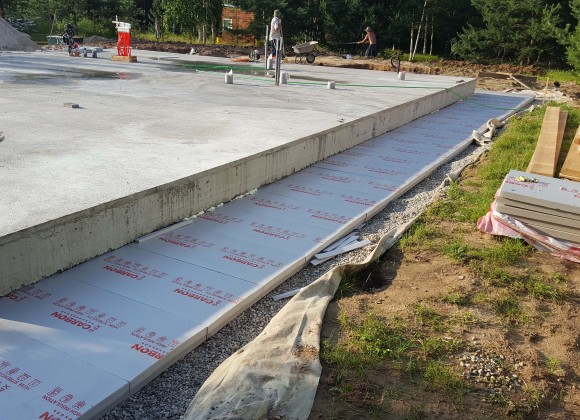

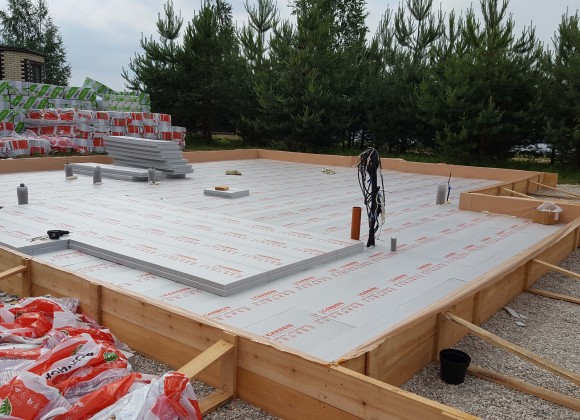

-Утеплитель. Экструдированный пенополистерол, в отличии от минеральных утеплителей, сохраняет свои свойства даже при полном погружении в воду, поэтому в УШП используется исключительно полистирол- без вариантов замены!
-Гидроизоляция. Пароизолирующий слой защищает бетон от влаги.

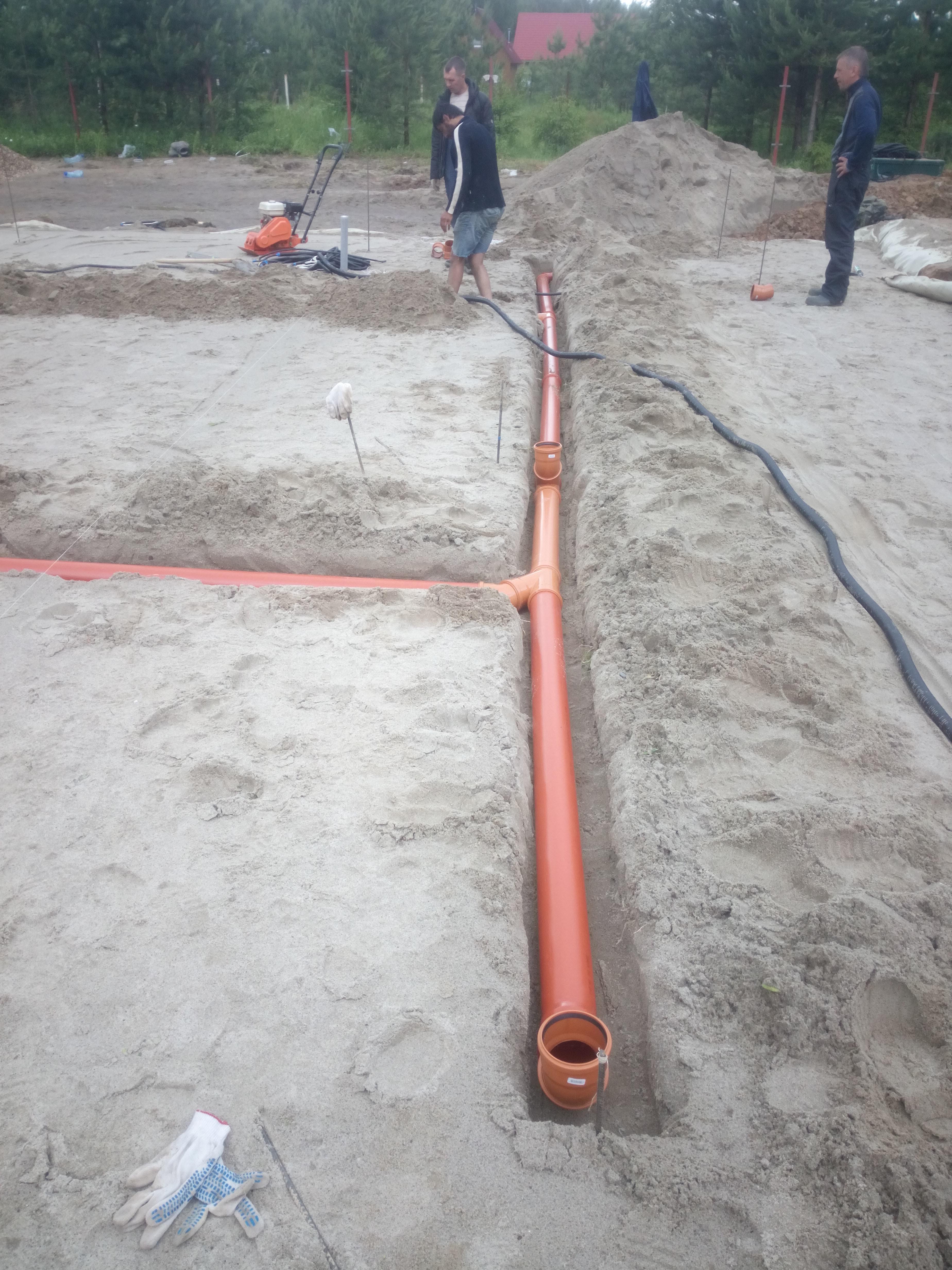

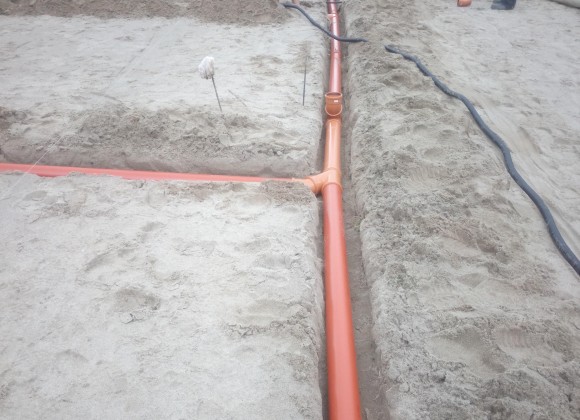

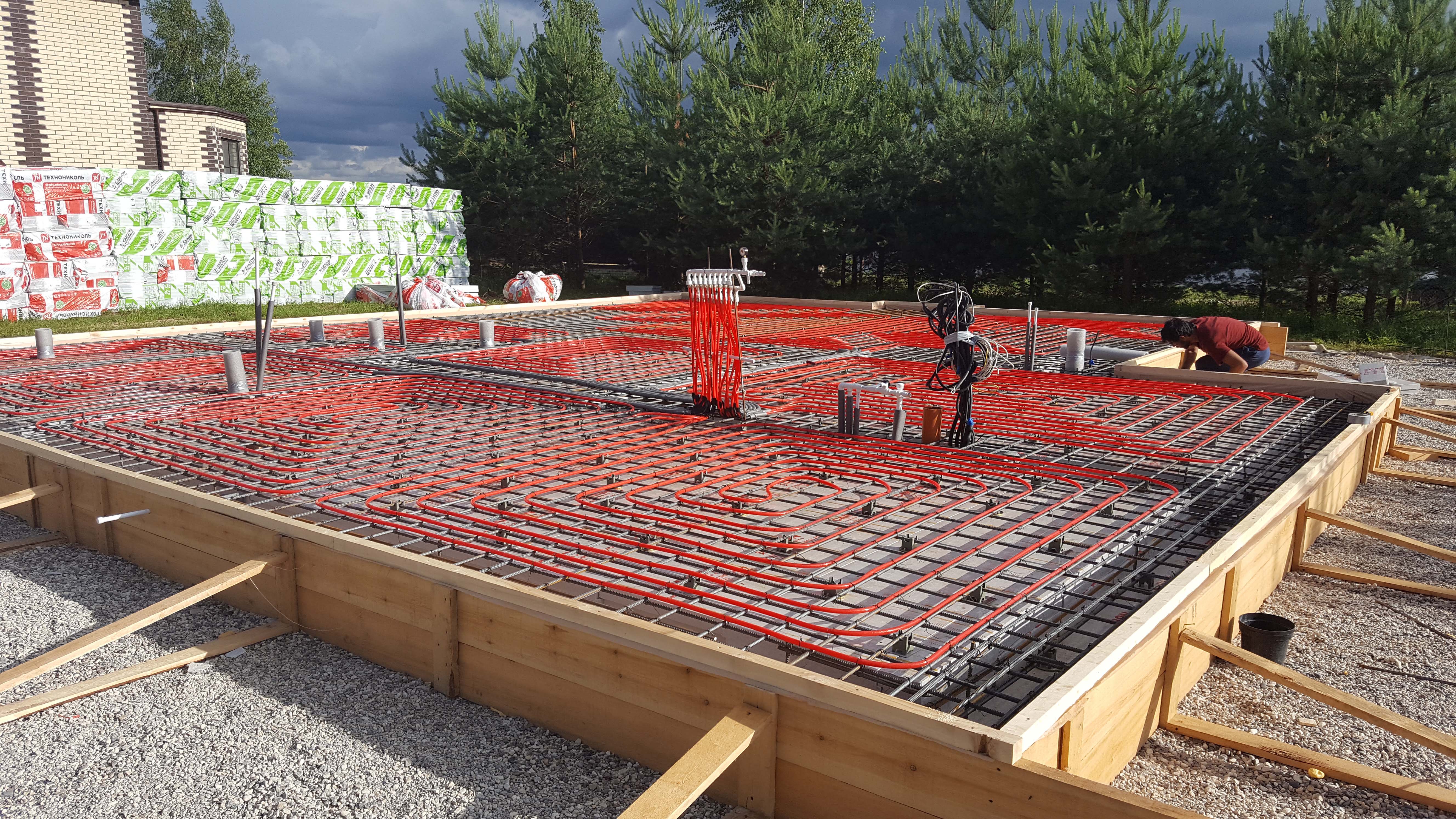

-Инженерные системы. Прокладываются ниже отметки промерзания

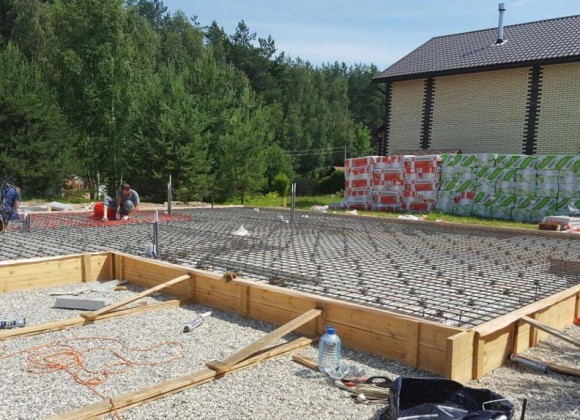

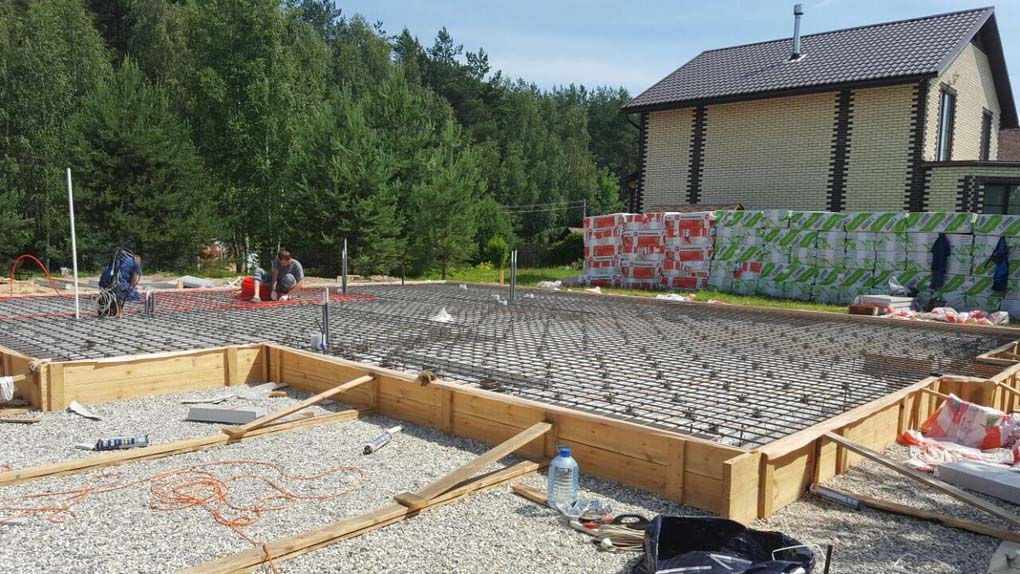

-Армирование. Сетки из связанных прутков арматуры. Предотвращают растрескивание.

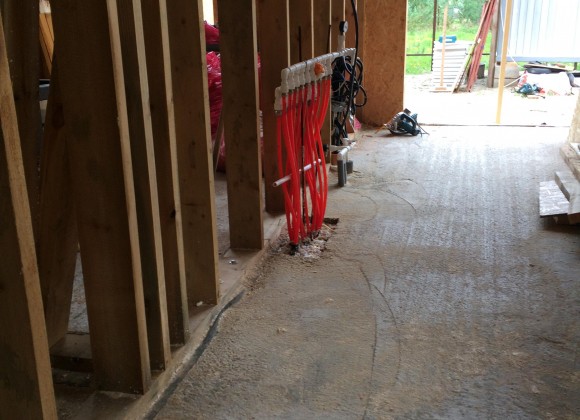

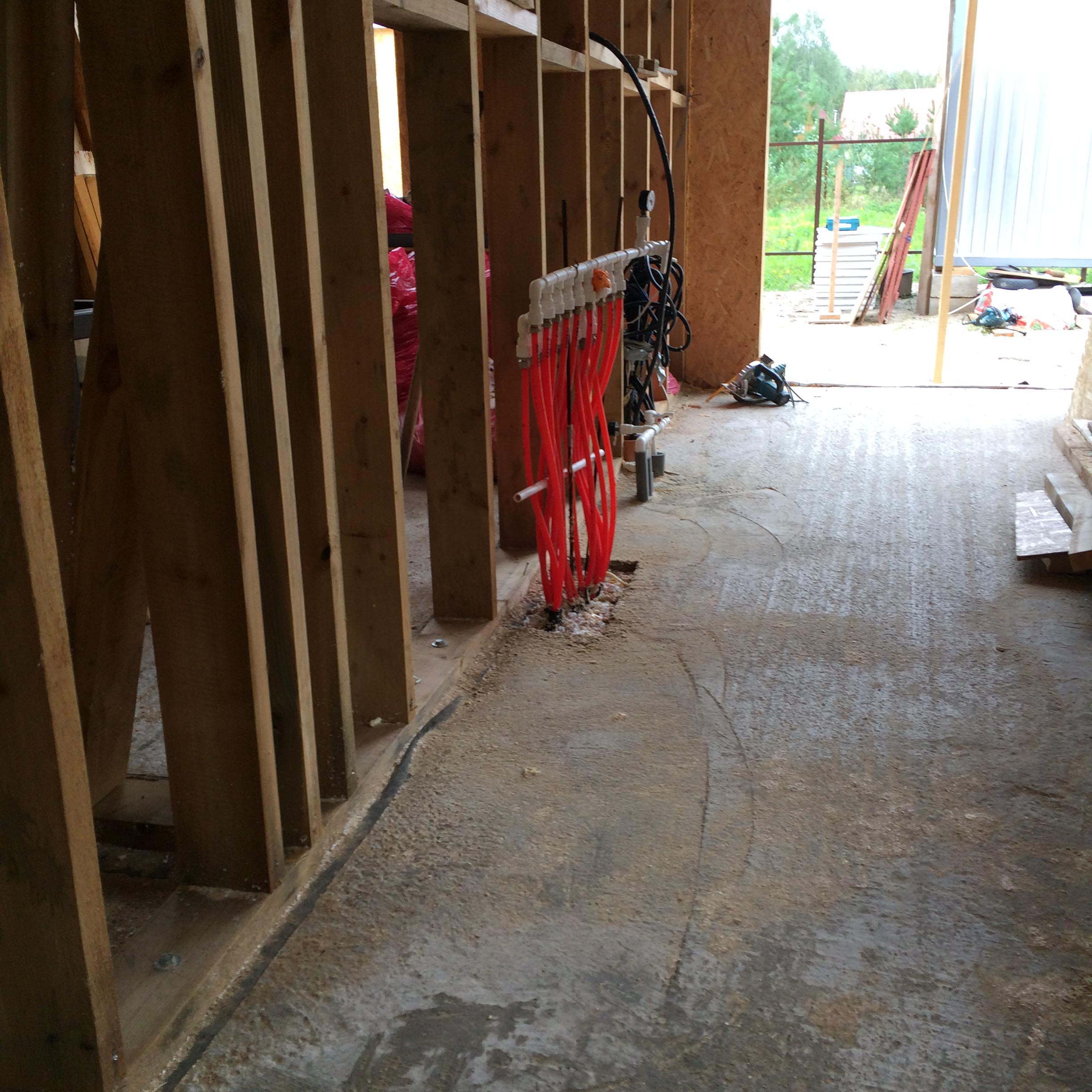

-Контуры теплого пола.

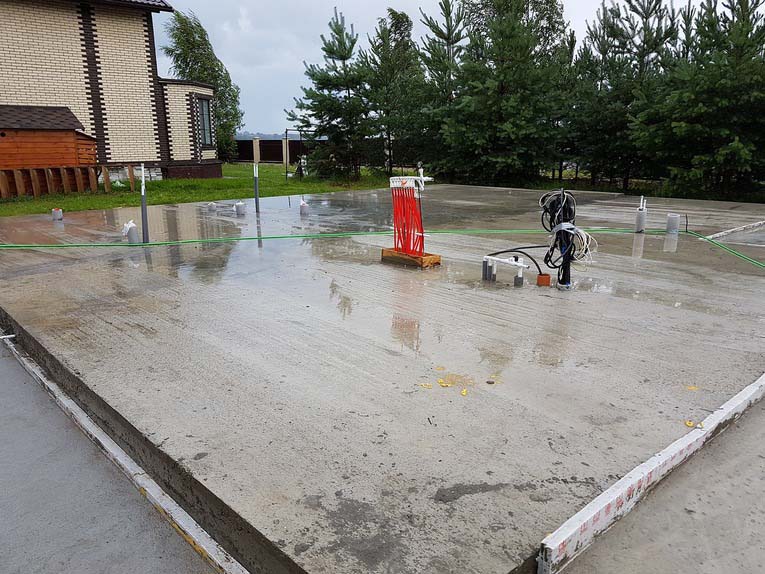

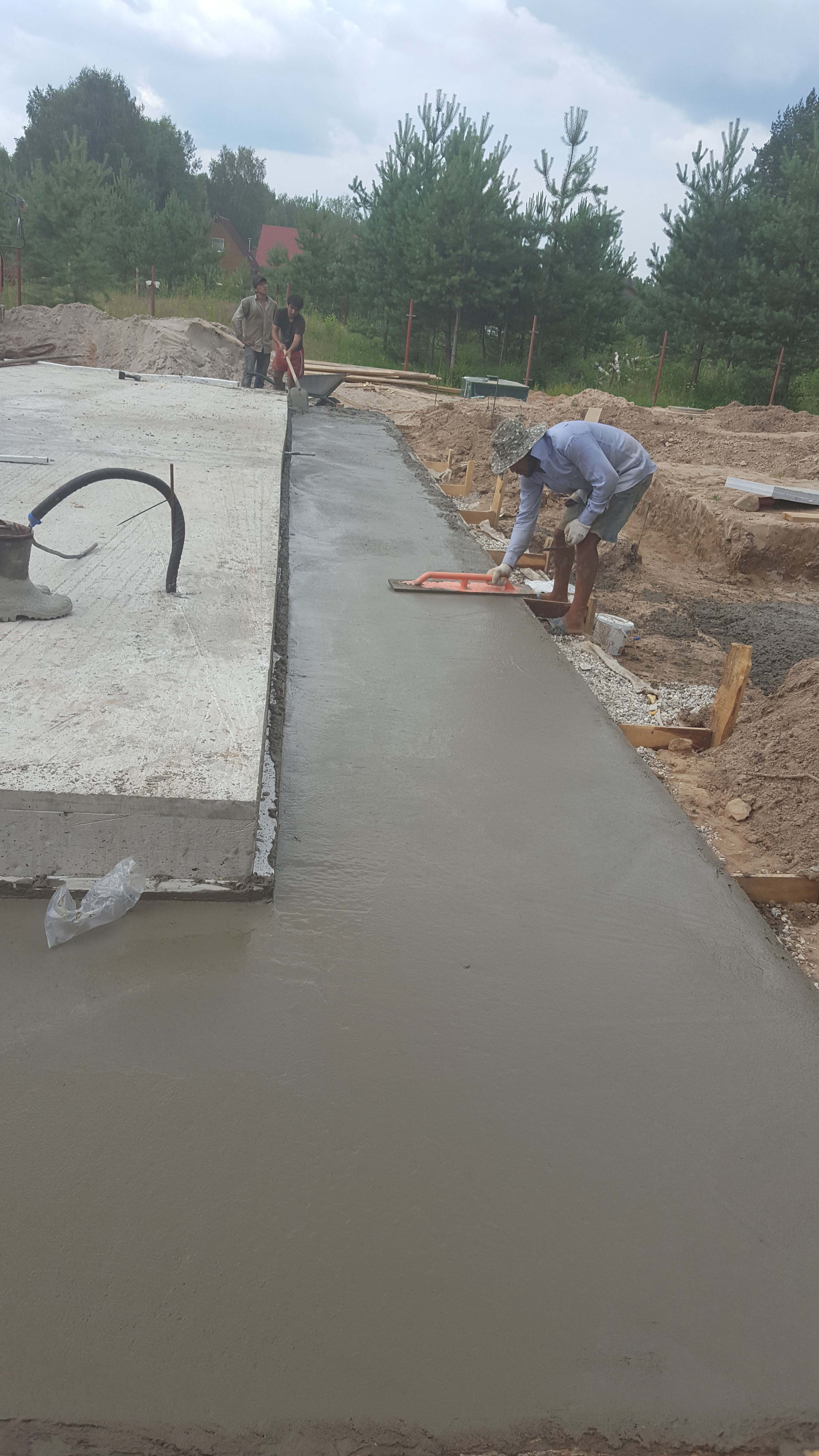

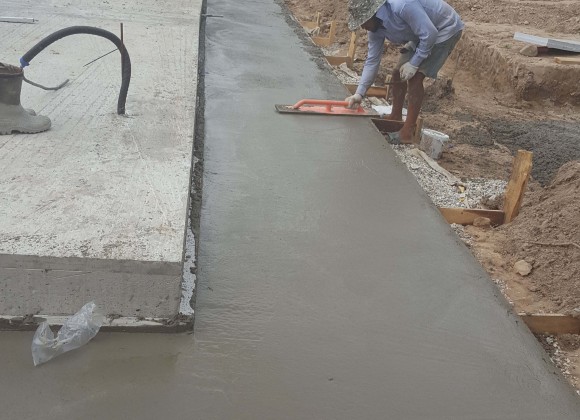

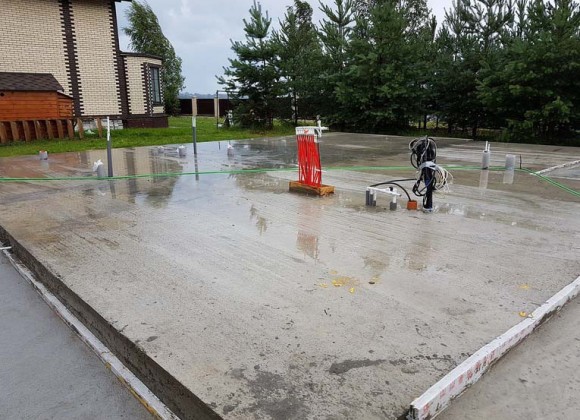

- Плита 10 см

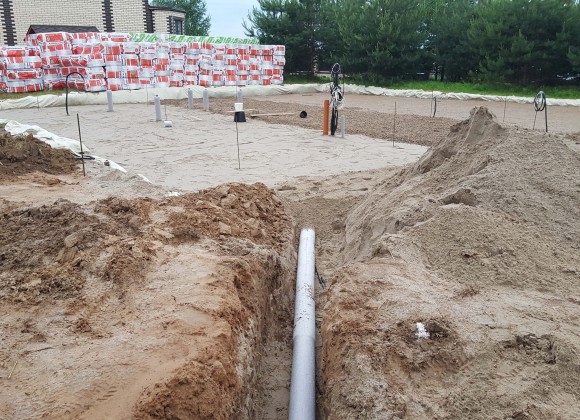

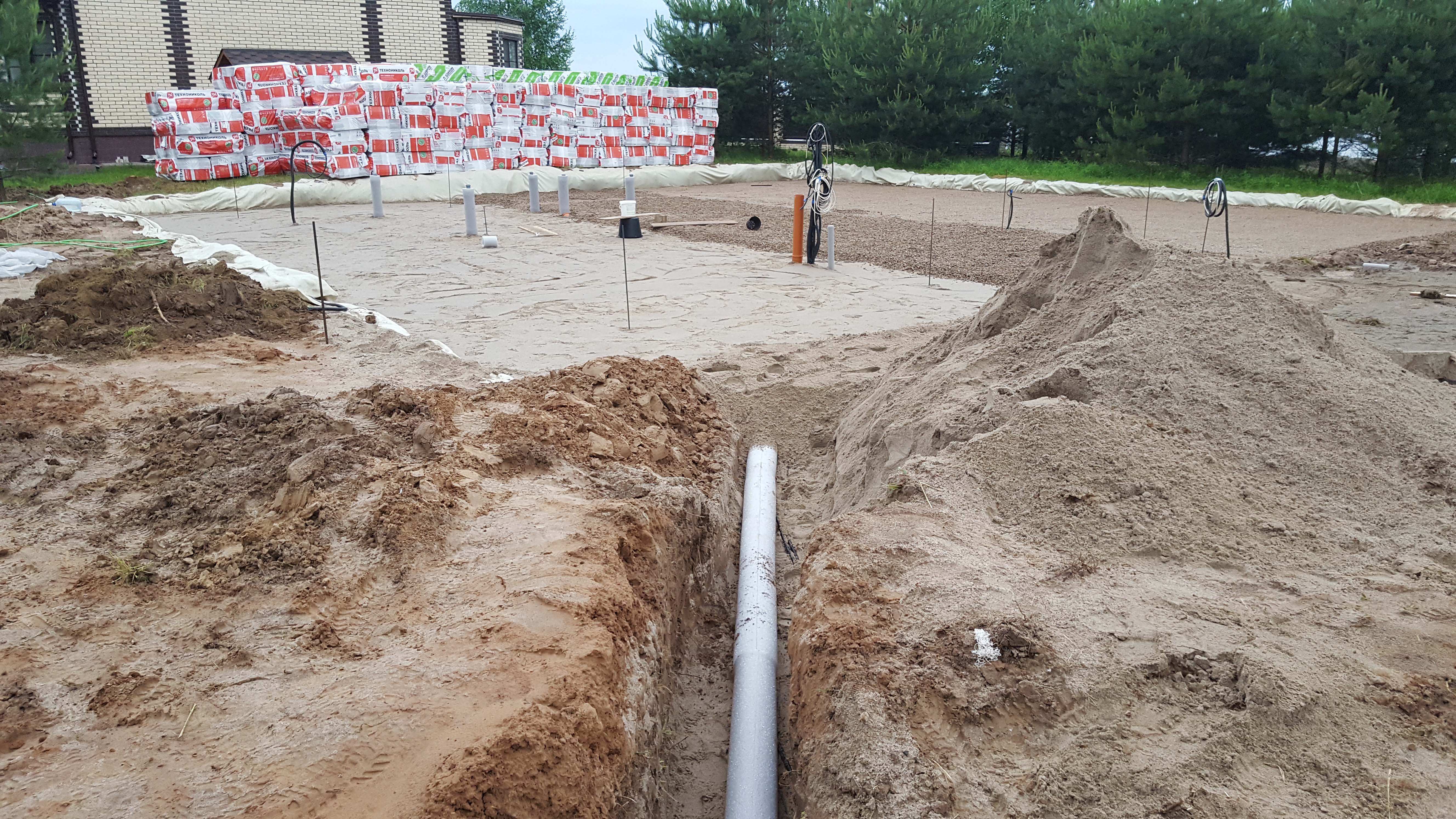

-Дренажная система. Чтобы плита всегда была сухой необходимо отвести от нее ливневые, грунтовые и талые воды. По периметру котлована делаем траншеи для перфорированных гофротруб.
